材料水平直接決定了器件的性能。以碳化硅、氮化鎵等重要的第三代半導體材料，在大功率高頻器件中具有重要的應用。碳化硅襯底產品通過外延和核心器件企業，制成的終端產品應用于新能源汽車、光伏、軌道交通、電力電子等核心系統。
近期，在第八屆國際第三代半導體論壇（IFWS）期間召開的“碳化硅襯底材料生長與加工及外延技術”上，哈爾濱科友半導體產業裝備與技術研究院有限公司董事長、哈爾濱工業大學教授趙麗麗做了題為“電阻爐八英寸碳化硅制備技術探索”的主題報告。

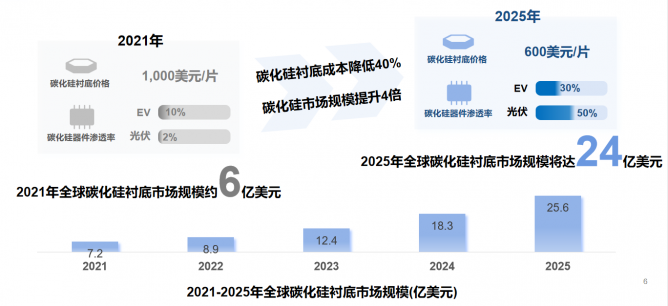

報告指出，碳化硅器件優勢明顯，EV和光伏產業需求高速增長，碳化硅襯底成本的持續降低是下游終端市場提高滲透的關鍵。當前碳化硅襯底的產能缺口巨大，海外企業擴產引領全球，未來5年內碳化硅襯底仍存在超7倍的產能缺口，海外碳化硅企業已經進入1-10擴產階段。2025年全球預計SiC襯底需求量預計超300萬片。隨著國內下游需求的蓬勃發展，中國亟需提升碳化硅制造能力。報告認為，中國成為全球碳化硅產能中心的確定性極高，而實際制造能力仍存在巨大差距。

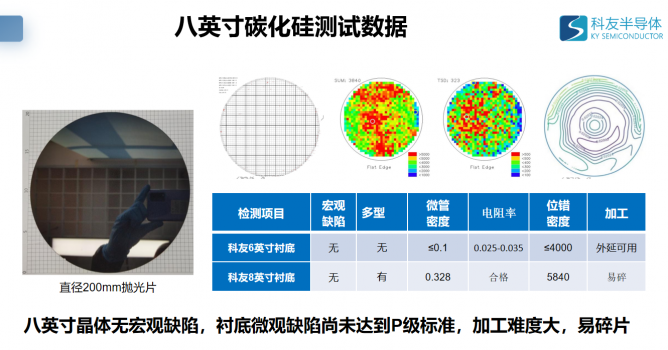

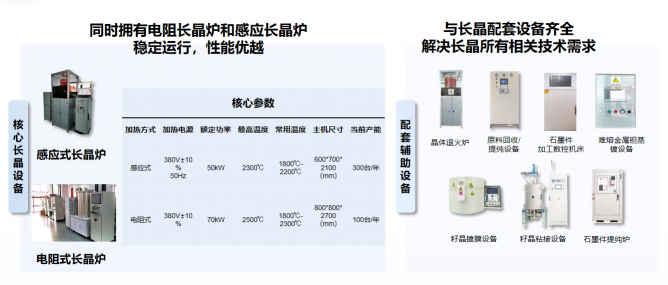

報告分享了開展大尺寸/低成本/高良率/產業化長晶設備及工藝研究的研究成果。大尺寸碳化硅單晶制備對 設備、熱場、工藝要求更高，相比于六英寸，八英寸碳化硅制備難度驟增。報告詳細介紹了長晶設備、熱場模擬仿真、熱場設計、熱場驗證、熱場優化、工藝技術等研發進展及相關成果產品，涉及碳化硅8英寸電阻長晶爐、物理氣相輸運（PVT）法SiC單晶工藝熱場仿真模型建立、大梯度熱場仿真及結構設計、無籽晶條件下石墨板/拼接晶片驗證熱場結構、熱場模擬晶體生長界面調控工藝研究、熱場模擬籽晶界面調控工藝研究、碳化鉭（TaC）高溫蒸鍍工藝開發、低純度碳化硅（SiC）粉原料燒結提純工藝開發、大尺寸無空腔籽晶粘接工藝研發、擴徑技術 8英寸碳化硅單晶制備等設備與關鍵技術內容。
報告中還介紹了科友電阻長晶爐研發歷程及技術路線和產業鏈布局。其中，科友已開展大尺寸/低成本/高良率/產業化碳化硅制備技術研究，突破系列關鍵技術，實現低成本、高良率優勢。從產業鏈布局來看，其開展碳化硅襯底外延研發，貫穿設備、材料、襯底到外延，形成材料端全產業鏈，與下游器件廠商直接合作。
