盡管高效率的藍光和綠光InGaN基LED已經實現，但對于紅光LED來說，由于InGaN量子阱和GaN緩沖層之間存在的巨大晶格失配而導致的晶體質量較差，因此外延生長高效率的紅光LED仍然非常具有挑戰性。晶湛半導體通過采用應力工程和極化工程等專利技術，成功地克服了這些困難（圖1和圖2），并成功將其硅基氮化鎵（GaN-on-Si）LED外延片產品組合擴展為200mm硅襯底上Full Color GaN^®全彩系列產品（波長：390~650nm）。

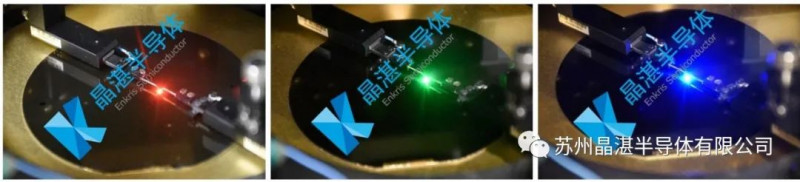

圖1: 晶湛半導體Full Color GaN^® 全彩系列產品

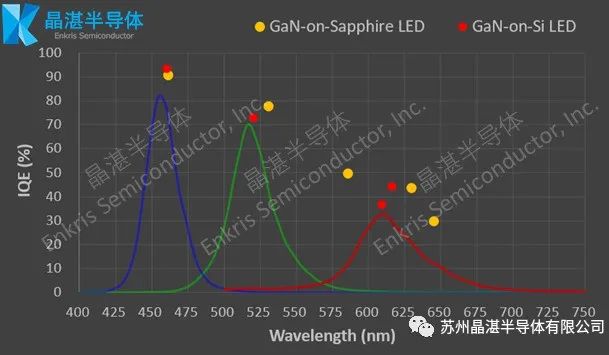

圖2: 硅基/藍寶石基Full Color GaN^® 全彩系列產品IQE對比和電致發光光譜

    波長均勻性是實現Micro-LED顯示的關鍵因素，晶湛半導體的Full Color GaN^®全彩系列產品在整個200mm晶圓上具有出色的波長均勻性（圖 3），而且藍光LED晶圓尺寸最大可以到300mm，并具有優異的波長均勻性，全片標準偏差小于2nm（圖4）。

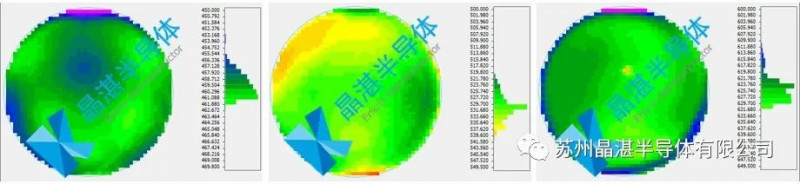

圖3: 晶湛半導體200mm Full Color GaN^®全彩系列LED外延片波長分布圖

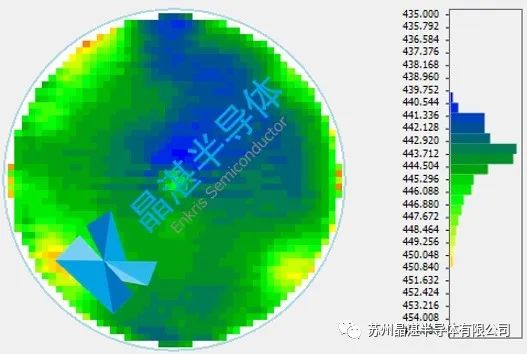

圖4: 晶湛半導體300mm 硅基氮化鎵藍光LED外延片波長分布圖

     基于200mm Full Color GaN^®全彩系列LED外延片，晶湛半導體展示了像素尺寸在2µm至50µm范圍內的RGB micro-LED陣列（圖5和圖6）。Full Color GaN^®系列產品的表面缺陷密度可以控制在0.1/cm²以內，即使像素尺寸微縮至2µm x 2µm（陣列：100 x 100），所有像素點依然都可點亮。

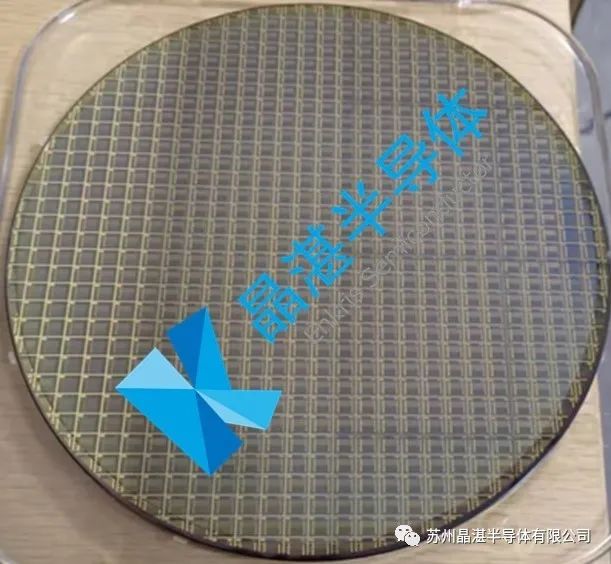

圖5: 晶湛半導體展示200mm Micro-LED 晶圓

(像素尺寸: 50µm, 15µm, 5µm, 2µm)

圖6: 基于Full Color GaN^®全彩系列外延片開發的Micro-LED 陣列

    晶湛半導體創始人兼總裁，程凱博士評論道："對于micro-LED的單片集成而言，將RGB三種顏色集成到氮化鎵的單一材料平臺中是非常關鍵的一步。我們的Full Color GaN^®全彩系列外延片將初步滿足業界對AR/MR系統的要求。我們在2021年9月推出了1200V 300mm硅基氮化鎵高壓材料，而這次300mm硅基氮化鎵LED的新平臺將大力推動GaN光電器件、GaN電子器件與硅器件的異構集成的發展，具有廣闊的應用前景。

晶湛半導體的Full Color GaN^®系列產品包括硅基氮化鎵產品和藍寶石基氮化鎵產品。

致謝

晶湛半導體致謝鐳昱光電科技（蘇州）有限公司在外延材料驗證評估過程中給予的幫助與支持。
